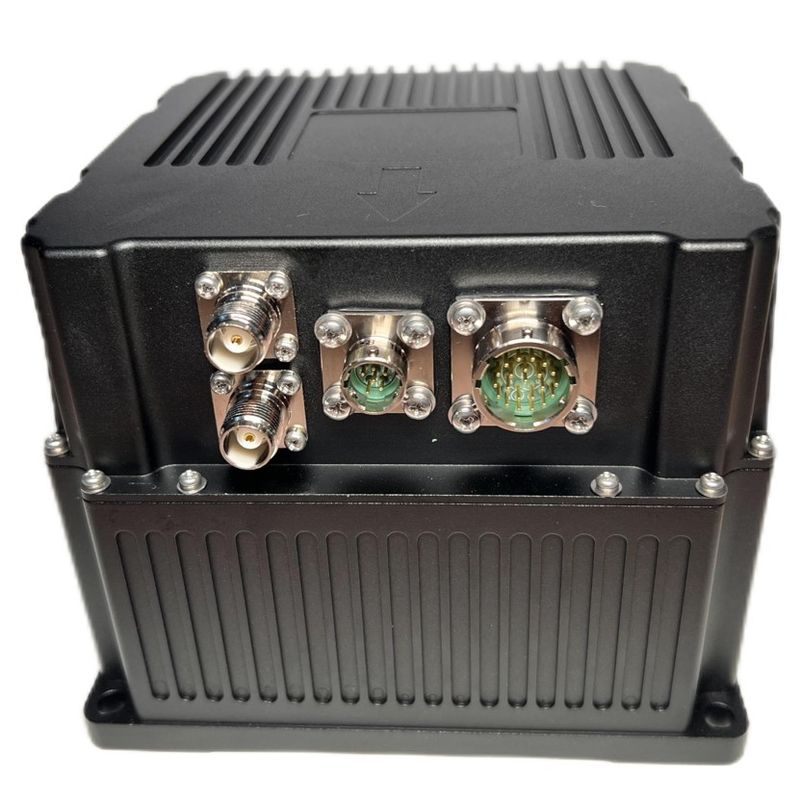

BTSTC-70S Sistema di navigazione integrato satellitare Quartz Flexible Acceleration 12V-36VDC
Dettagli:
| Luogo di origine: | Cina |
| Marca: | BTSTC |
| Certificazione: | CE |
| Numero di modello: | INS70S |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | 26000 |
| Imballaggi particolari: | spugna e scatola |
| Tempi di consegna: | 2 settimane |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 500/mese |
|
Informazioni dettagliate |
|||
| Intervallo dell'angolo di marcia: | 0° ~ 360° | Fornitore di energia: | 12V-36VDC |
|---|---|---|---|
| Numero delle antenne: | Due antenne GNSS | ||
| Evidenziare: | Sistema integrato di navigazione satellitare,Sistema di navigazione integrato BTSTC-70S,Sistema di navigazione 12V-36VDC |
||
Descrizione di prodotto
Sistema integrato di navigazione satellitare
Il sistema di navigazione integrato BTSTC-70S è basato su un giroscopio in fibra ottica ad alta precisione a tre assi, un accelerometro flessibile a quarzo e un
Il dispositivo di posizionamento satellitare di precisione è in grado di misurare con grande precisione l'atteggiamento, la velocità e la posizione del veicolo in movimento.
Composizione
* 70 giroscopio integrato in fibra ottica a tre assi
* Accelerazione flessibile al quarzo
* Circuito di conversione IF, computer di navigazione
* Ricevitore di navigazione satellitare
* Antenna di ricezione del segnale satellitare
* Scheda di interfaccia
* Fornitore di alimentazione
* 2 antenne di misura GNSS e fili di collegamento
Specifiche tecniche
Intervallo di misura | Intervallo dell'angolo di marcia | 0° ~ 360° |
| Intervallo di angolo di inclinazione | ± 90° | |
| Intervallo degli angoli di rotolamento | ± 180° | |
| Intervallo di misura della velocità angolare- | ± 500°/s | |
| Intervallo di misura dell'accelerazione | ± 20 g | |
| Tempo di allineamento | Orientamento GNSS efficace | ≤ 1 minuto |
| Orientazione GNSS non valida | ≤ 5 minuti | |
| Precisione di autoallineamento | Accuratezza dell'allineamento dell'angolo di marcia | ≤ 0,1 ° * sec (Lat) (1σ, Lat latitudine locale) |
| Allineamento dell'angolo di atteggiamento | ≤ 0,01° ((1σ) | |
Precisione di allineamento di navigazione integrata | Accuratezza dell'allineamento dell'angolo di marcia | ≤ 0,1 ° (1σ, lunghezza di riferimento ≥ 2 m) |
| Allineamento dell'angolo di atteggiamento | ≤ 0,02° ((1σ) | |
Precisione di navigazione inerziale pura, 1H | Precisione della posizione | ≤2nmile/h (CEP) |
| Accuratezza della velocità | ≤ 1,2 m/s (RMS) | |
| Manutenzione dell'angolo di marcia | ≤ 0,02° ((1σ) | |
| Mantenimento dell'angolo di atteggiamento | ≤ 0,01° ((1σ) | |
Precisione di navigazione integrata | Posizionamento in punto singolo | Livello ≤ 3m, altezza ≤ 5m (RMS) |
| Precisione di posizionamento ausiliario RTK | Livello ≤ 2 cm, altezza ≤ 5 cm (RMS) | |
| Accuratezza della velocità | ≤ 0,03m/s ((RMS,PDOP≤4) | |
| Accuratezza dell'angolo di marcia | ≤ 0,03° ((1σ) | |
| Accuratezza dell'atteggiamento | ≤ 0,01° ((1σ) | |
Performance del giroscopio | Stabilità di bias zero | ≤ 0,05 °/H (1σ, 10s liscia) |
| Stabilità di bias zero | ≤ 0,015 °/H (1σ, 100s di levigamento) | |
| Ripetibilità senza pregiudizio | ≤ 0,015°/h ((1σ) |
Performance dell'accelerometro | Stabilità di bias zero | ≤ 0,15 mg (1σ, 10s liscia) |
| Stabilità di bias zero | ≤ 0,05 mg (1σ, 100s di levigamento) | |
| Ripetibilità senza pregiudizio | ≤ 0,05 mg ((1σ) | |
Altri indicatori | Fornitore di alimentazione | 12V-36VDC |
| Consumo di energia | Consumo di potenza allo stato stazionario ≤ 20 W, consumo di potenza transitorio ≤ 40 W | |
| Peso | ≤ 3 kg | |
| Dimensioni complessive | 150 mm × 150 mm × 120 mm | |
| Dimensioni dell'impianto | 137 mm × 137 mm ((4 × φ6,5 mm) | |
| Numero di antenne | Due antenne GNSS |
Di noi
Beijing Telecompass Space Technology Co., Ltd. (BTSTC) è uno dei principali fornitori completi nel settore dell'industria spaziale di prodotti elettronici aerospaziali,Soluzioni per sistemi TT&C e soluzioni per micro-nano-satelliti, compresi i componenti aerospaziali, i terminali elettronici aerei e terrestri, i terminali ottici e le relative apparecchiature di prova.
La BTSTC si impegna a fornire ai clienti servizi unici dalla ricerca e sviluppo, dalla produzione ai test e alla consegna,la società mantiene una profonda conoscenza delle tecnologie e delle applicazioni dei prodotti della catena dei dati wireless, ha intrapreso una serie di attività nazionali di ricerca preliminare e di modello, fornendo al contempo ai clienti stranieri prodotti di alta affidabilità e servizi di supporto professionale.I suoi prodotti sono ampiamente utilizzati nell'industria aerospaziale, della difesa, dell'industria, della produzione intelligente e di altri settori.
nel campo delle applicazioni aerospaziali, transponder di misurazione e controllo,trasmettitori di dati ad alta velocità e altre apparecchiature sviluppate da BTSTC hanno partecipato a una serie di grandi progetti a livello statale guidati dalla China Aerospace Science and Technology Corporation, China Aerospace Science & Industry Corporation, ecc., e la Società ha accumulato una ricchezza di esperienza ingegneristica pratica, ha migliorato la maturità dei prodotti.Nel campo della difesa militare, i prodotti di comunicazione wireless forniti da BTSTC forniscono sicurezza per progetti altamente classificati come la comunicazione dei dati a singolo pedone,la percezione delle informazioni di comando e posizione in un ambiente complesso a terraNel campo della tecnologia industriale, i ricevitori di navigazione basati su satelliti di navigazione civile sono stati ampiamente utilizzati e riconosciuti in settori professionali quali la gestione nazionale del traffico stradale.,Trasporti ferroviari intelligenti, agricoltura di precisione, cartografia geografica e navigazione.
Negli ultimi anni abbiamo stabilito partnership a lungo termine con un certo numero di aziende aerospaziali provenienti da Asia, Europa e Sud America, i nostri prodotti di esportazione sono stati altamente riconosciuti dai clienti,e sono applicati in importanti missioni spaziali in quei paesiSiamo fiduciosi che BTSTC sia il vostro fornitore integrato e affidabile di prodotti aerospaziali e non vediamo l'ora di lavorare con voi per creare un futuro migliore.
